Українські агровиробники воліють максимальної автономності від зовнішніх джерел енергії. Тож виробництво біогазу гармонійно лягає у цю концепцію.

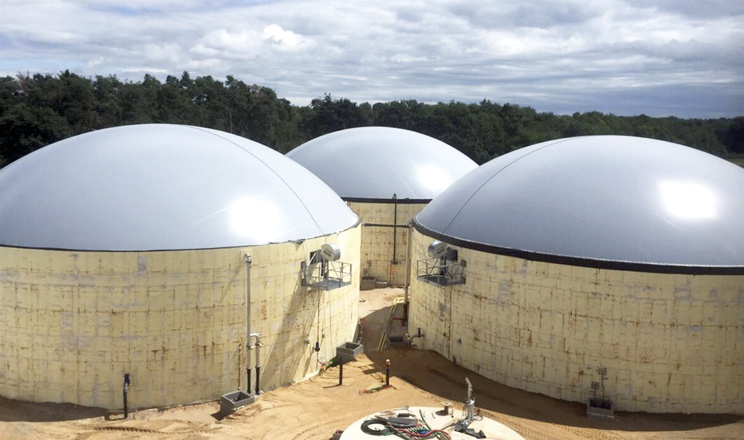

Якщо центральним елементом установки є ферментатор, еластичний мембранний купол над спорудою зменшує кількість аварійних скидів і стабілізує роботу котла або когенерації. Тож фактично гнучкий газгольдер у біогазових, піролізних і рекупераційних системах — це інструмент керування режимом.
Гнучкий буфер
Біогаз у ферментері утворюється відносно рівномірно, натомість споживання енергії відбувається ривками. Адже тепло нам потрібно для сушіння зерна, обігрівання приміщень чи підігрівання води. Натомість у міжсезоння котел працює на мінімумі. Крім того, виробництво електроенергії з біогазу доводиться «маневрувати» під графік навантажень, ліміти чи тарифи. Тож без буфера, роль якого виконує гнучкий газгольдер, система або працюватиме з нестабільним тиском, що призводить до поганого горіння, зниження ККД та підвищеного зношення обладнання, або змушена часто скидати газ на факел.

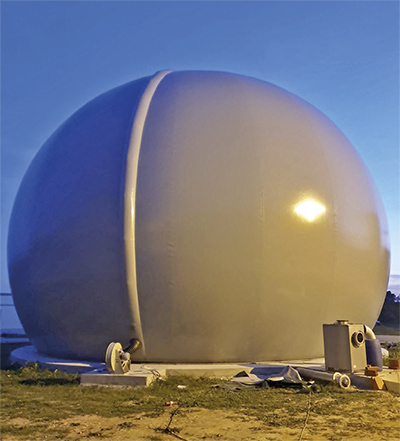

Гнучкий газгольдер — це герметичний резервуар з армованої полімерної мембрани (або набору мембран), який змінює об’єм залежно від кількості газу. На відміну від сталевих місткостей, він легший, його швидше монтувати, він простіше масштабується під потрібний об’єм. Зазвичай для біопалива застосовують двомембранний газгольдер із повітряною «подушкою» з вентилятором і датчиками тиску між внутрішньою та зовнішньою оболонками. Така конструкція забезпечує кращу стабільність геометрії, меншу чутливість до вітру та опадів й прогнозовану роботу автоматики.
Ринок також пропонує простіший і дешевший одномембранний газгольдер. Проте він значно більше залежить від погодних умов, а стабільність тиску забезпечуватиметься шляхом регулювання та якісної арматури.

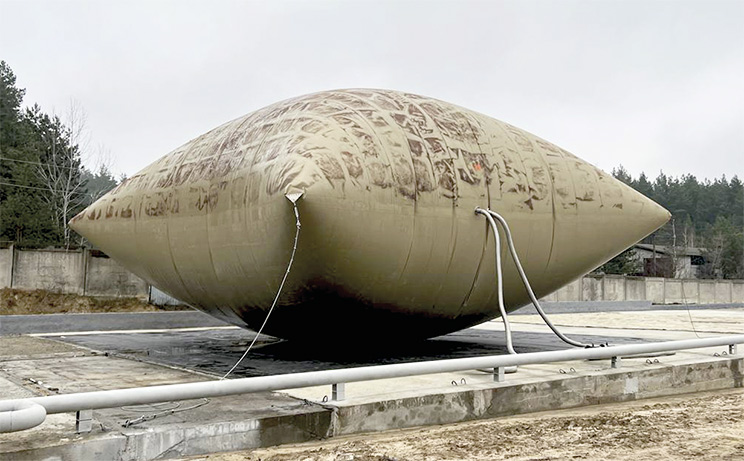

Ще одним видом гнучких газгольдерів є низькопрофільні «подушки». Їх застосовують там, де є обмеження по висоті або важлива мала парусність.
Особливі потреби
Відновлювальні джерела палива залежно від їх типу мають свої «родзинки», що вимагають урахування певних конструктивних нюансів щодо газгольдера.
Біогаз зазвичай містить метан (CH4), вуглекислий газ (CO2), водяну пару та домішки, зокрема сірководень (H2S). Тож газгольдер має бути виконаний зі стійких до вологи та сірководню матеріалів. Мембрану оснащують відповідними ухилами, дренажами та конденсатозбірниками, щоб належним чином працювати з конденсатом. Також біогаз вимагає контролю підсмоктування повітря (O2) для уникнення вибухонебезпечних сумішей.
Піролізний газ (газ із термічного розкладання біомаси / відходів) часто містить CO, H2, CH4, CO2, а також смоли / аерозолі, пил і вологу. За таких особливостей газгольдер ставлять після охолодження та первинного очищення газу. Інакше смоли швидко забруднюють клапани, датчики й трубопроводи.
Натомість для рекуперації головне — режим і безпечні сценарії. Ідеться про збирання та корисне спалювання відхідних газів / парів або вирівнювання потоків у теплогенераторах. Тут вирішальними є коливання дебіту, температура, точка роси та домішки. Буферна ємність знижує імпульсні піки та спрощує стабільне горіння.
Отже, гнучкий газгольдер — це буфер між джерелом газу й споживачем. Він «з’їдає» піки та провали, тримає тиск у заданих межах і дає оператору час на рішення: запустити двигун, перемикнути котел, увімкнути факел або сервісувати обладнання. Правильно підібраний газгольдер для біогазу мінімізує простої та роботу факела. Мембрана для піролізу забезпечить стабільніше горіння, а за правильної схеми очищення зменшить проблеми зі смолами. Купол для роботи з рекуперацією — це керований режим замість імпульсних викидів.
Грамотне обв’язування
Газгольдер — тільки частина системи. Завеликий об’єм без керування тиском не розв’яже проблему стабільності й додасть витрат. Тож для справжньої стабільності та безпеки мембрана потребує грамотного обв’язування. Йдеться про датчики тиску (мінімум робочий і аварійний рівні) та сигналізацію, запобіжні клапани від надлишкового й недостатнього тиску. Стануть у пригоді вогнезатримувачі / зворотні клапани на лініях до пальника. Жоден газгольдер належно не функціонуватиме без факельної системи або іншого безпечного способу утилізації надлишку газу. Також варто подбати про конденсатовідведення: конденсатозбірники, дренажі, правильні ухили труб тощо. Не забуваємо про газоаналіз CH4, H2S, O2 для біогазу та CO / O2 для піролізу. І, звісно, заземлення та блискавкозахист, а також вибухозахищене виконання електрики в небезпечних зонах.
Як підібрати об’єм
Головна логіка підбору об’єму газгольдера — перекрити різницю між виробництвом і споживанням газу в часі. Припустимо, що ферма виробляє 100 м³ біогазу на годину. Когенераційний двигун споживає 120 м³/год у робочому режимі, але раз на день зупиняється на 2 год для сервісу чи перемикання. Відповідно, за 2 год зупинки накопичиться 100 х 2 = 200 м³ газу.
Якщо ж агровиробник хоче ще додаткову годину «маневру» на непередбачувані зупинки або пікові режими, додаємо 100 м³. Загалом базово — це 300 м³. корисного буфера. Далі додають запас на нерівномірність, температурні впливи та вимоги автоматики.
Зрозуміло, що це умовні розрахунки задля розуміння принципу. Для точного підбору враховують реальну добову криву виробництва / споживання, тиск, склад газу, допустимі режими факела й вимоги до безпеки.
Перед запуском газгольдера перевірте:
• чи працює конденсатовідведення та немає «низин» без дренажу;
• чи налаштовані уставки тиску і протестовані аварійні клапани;
• чи встановлено вогнезатримувачі / зворотні клапани на лінії до пальника / факела;
• чи є заземлення й блискавкозахист;
• чи є журнал оглядів: стики, фланці, арматура, мембрана.
Помилки, які «з’їдають» економіку
Виробництво біогазу вважається напрямом із рівнем рентабельності у 25% й окупністю проєкту протягом 6–8 років. Щоправда, типові помилки, яких часто-густо припускаються агровиробники, можуть поставити хрест на економіці.
Одна з найпоширеніших похибок — конденсат, появу якого не урахували. Як наслідок, волога накопичується в трубах, з’являються корки, корозія, спостерігаються перепади тиску.
Ще одна помилка — запуск піролізного газу без очищення чи охолодження. В результаті смоли закорковують арматуру й автоматику, а температура скорочує ресурс мембрани.
Зекономили на захисті й запобіжних сценаріях? Відсутність правильних клапанів і факела підвищує ризик аварій та простоїв.
Якщо ж неправильно «зв’язати» газгольдер із CHP / котлом, матимемо нестабільні уставки тиску, що спричиняють часті зупинки, нижчий ККД і значно частіше сервісне обслуговування.
Також великою помилкою є погана основа майданчика: гострі предмети, просідання та вода під оболонкою призводять до пошкоджень.
Тож ключ до успіху — правильне місце в технологічній схемі (особливо для піролізу), робота з конденсатом, захисна арматура й автоматика тиску.
